电源稳压器厂家关于三端稳压器的说明

文章出处:邢静人气: 发布时间:2018-10-15 11:24:43
 三端稳压器的作用

一般用于直流电路的保护电路,起到降压、稳压的作用。常用的78系列和79系列,78XX的都是正电压输出,79XX的都是负电压输出,输入电压一般不要太大,低于36V以内。78、79后面经常出现L或H或空白代表额定电流,如78L12代表输出%2B12V+0.5A的电压。接线:字面向自己时,最左边是1脚,中间是2脚,最右边是3脚.接线时1脚接电压输入,2脚接c端,3脚接输出端。


电源稳压器厂家关于三端稳压器7805的应用详解


三端稳压器
7805应用详解

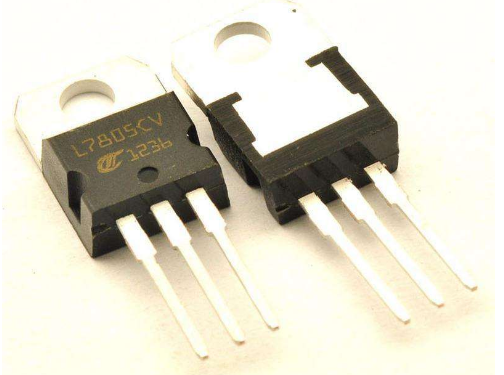

7805三端稳压集成电路,电子产品中,常见的三端稳压集成电路有正电压输出的78 系列和负电压输出的79 系列。顾名思义,三端IC是指这种稳压用的集成电路,只有三条引脚输出,分别是输入端、接地端和输出端。它的样子像是普通的三极管,TO- 220 的标准封装,也有9013样子的TO-92封装。



组成结构

78/79系列三端稳压IC来组成稳压电源所需的外围元件极少,



电路内部还有过流、过热及调整管的保护电路,使用起来可靠、方便,而且价格便宜。该系列集成稳压IC型号中的78或79后面的数字代表该三端集成稳压电路的输出电压,如7806表示输出电压为正6V,7909表示输出电压为负9V。



因为三端固定集成稳压电路的使用方便,电子制作中经常采用。



在实际应用中,应在三端集成稳压电路上安装足够大的散热器(当然小功率的条件下不用)。当稳压管温度过高时,稳压性能将变差,甚至损坏。



当制作中需要一个能输出1.5A以上电流的稳压电源,通常采用几块三端稳压电路并联起来,使其最大输出电流为N个1.5A,但应用时需注意:并联使用的集成稳压电路应采用同一厂家、同一批号的产品,以保证参数的一致。另外在输出电流上留有一定的余量,以避免个别集成稳压电路失效时导致其他电路的连锁烧毁。



78 ** 、79 ** 系列三端稳压器中最常应用的是TO-220 和TO-202 两种封装。这两种封装的图形以及引脚序号、引脚功能如附图所示。



从正面看①②③引脚从左向右按顺序标注,接入电路时①脚电压高于②脚,③脚为输出位。如对于78**正压系列,①脚高电位,②脚接地,③脚为输出位;而对于79**负压系列,①脚接地,②脚接负电压,③脚为输出位。如附图所示。



此外,还应注意,散热片总是和最低电位的第②脚相连。这样在78**系列中,散热片和②脚(地)连接,而在79**系列中,散热片却和②脚(输入端)连接。



内部电路



7805三端稳压IC内部电路具有过压保护、过流保护、过热保护功能,这使它的性能很稳定。能够实现1A以上的输出电流。器件具有良好的温度系数,因此产品的应用范围很广泛。可以运用本地调节来消除噪声影响,解决了与单点调节相关的分散问题,输出电压误差精度分为±3%和±5%。



7805三端稳压IC在电路运用中应注意以下事项:



输入输出压差不能太大,太大则转换效率急速降低,而且容易击穿损坏。最高输入电压不能超过35伏; 输出电流不能太大,1.5A 是其极限值。大电流的输出,散热片的尺寸要足够大,否则会导致高温保护或热击穿; 输入输出压差也不能太小,低于2伏稳压效率急速下降。



应用电路

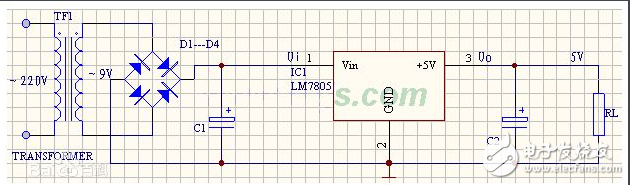

7805典型应用电路图:(图中标识错误2脚接地3脚输出)78XX系列集成稳压器的典型应用电路如下图所示,这是一个输出正5V直流电压的稳压电源电路。IC采用集成稳压器7805,C1、C2分别为输入端和输出端滤波电容,RL为负载电阻。当输出电流较大时,7805应配上散热板。

 电源稳压器厂家关于三端稳压器7805的应用详解

稳压二极管VD1串接在78XX稳压器2脚与地之间,可使输出电压Uo得到一定的提高,输出电压Uo为78XX稳压器输出电 压与稳压二极管VC1稳压值之和。VD2是输出保护二极管,一旦输出电压低于VD1稳压值时,VD2导通,将输出电流旁路,保护7800稳压器输出级不被损坏。



由于R1、RP电阻网络的作用,使得输出电压被提高,提高的幅度取决于RP与R1的比值。调节电位器RP,即 可一定范围内调节输出电压。当RP=0时,输出电压Uo等于78XX稳压器输出电压;当RP逐步增大时,Uo也随之逐步提高。



VT2为外接扩流率管,VT1为推动管,二者为达林顿连接。R1为偏置电阻。该电路最大输出电流取决ov于VT2的参数。



输入电压

78**系列的稳压集成块的极限输入电压是36V,最低输入电压比输出电压高 3-4V。还要考虑输出与输入间压差带来的功率损耗,所以一般输入为9-15V之间。



7V的电压要想输出5V,则需要使用低压差的稳压集成块,如附图所示的型号。



也可以使用3只普通的整流二极管降压,也能得到5V的较为稳定的电压,二极管的允许电流大于你需要的电流即可。
