三端稳压器的作用

　　一般用于直流电路的保护电路，起到降压、稳压的作用。常用的78系列和79系列，78XX的都是正电压输出，79XX的都是负电压输出，输入电压一般不要太大，低于36V以内。78、79后面经常出现L或H或空白代表额定电流，如78L12代表输出%2B12V+0.5A的电压。接线：字面向自己时，最左边是1脚，中间是2脚，最右边是3脚.接线时1脚接电压输入，2脚接c端，3脚接输出端。

　　三端稳压器7805应用详解

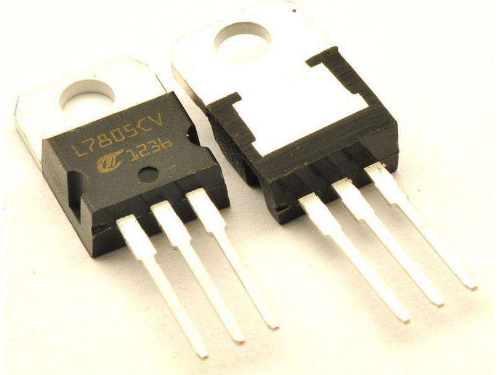

　　7805三端稳压集成电路，电子产品中，常见的三端稳压集成电路有正电压输出的78 系列和负电压输出的79 系列。顾名思义，三端IC是指这种稳压用的集成电路，只有三条引脚输出，分别是输入端、接地端和输出端。它的样子像是普通的三极管，TO- 220 的标准封装，也有9013样子的TO-92封装。

　　组成结构

　　用78/79系列三端稳压IC来组成稳压电源所需的外围元件极少，

　　电路内部还有过流、过热及调整管的保护电路，使用起来可靠、方便，而且价格便宜。该系列集成稳压IC型号中的78或79后面的数字代表该三端集成稳压电路的输出电压，如7806表示输出电压为正6V，7909表示输出电压为负9V。

　　因为三端固定集成稳压电路的使用方便，电子制作中经常采用。

　　在实际应用中，应在三端集成稳压电路上安装足够大的散热器(当然小功率的条件下不用)。当稳压管温度过高时，稳压性能将变差，甚至损坏。

　　当制作中需要一个能输出1.5A以上电流的稳压电源，通常采用几块三端稳压电路并联起来，使其最大输出电流为N个1.5A，但应用时需注意：并联使用的集成稳压电路应采用同一厂家、同一批号的产品，以保证参数的一致。另外在输出电流上留有一定的余量，以避免个别集成稳压电路失效时导致其他电路的连锁烧毁。

　　在78 ** 、79 ** 系列三端稳压器中最常应用的是TO-220 和TO-202 两种封装。这两种封装的图形以及引脚序号、引脚功能如附图所示。

　　从正面看①②③引脚从左向右按顺序标注，接入电路时①脚电压高于②脚，③脚为输出位。如对于78**正压系列，①脚高电位，②脚接地，③脚为输出位;而对于79**负压系列，①脚接地，②脚接负电压，③脚为输出位。如附图所示。

　　此外，还应注意，散热片总是和最低电位的第②脚相连。这样在78**系列中，散热片和②脚(地)连接，而在79**系列中，散热片却和②脚(输入端)连接。

　　内部电路

　　7805三端稳压IC内部电路具有过压保护、过流保护、过热保护功能，这使它的性能很稳定。能够实现1A以上的输出电流。器件具有良好的温度系数，因此产品的应用范围很广泛。可以运用本地调节来消除噪声影响，解决了与单点调节相关的分散问题，输出电压误差精度分为±3%和±5%。

　　7805三端稳压IC在电路运用中应注意以下事项：

　　输入输出压差不能太大,太大则转换效率急速降低，而且容易击穿损坏。最高输入电压不能超过35伏; 输出电流不能太大，1.5A 是其极限值。大电流的输出，散热片的尺寸要足够大，否则会导致高温保护或热击穿; 输入输出压差也不能太小,低于2伏稳压效率急速下降。

　　应用电路

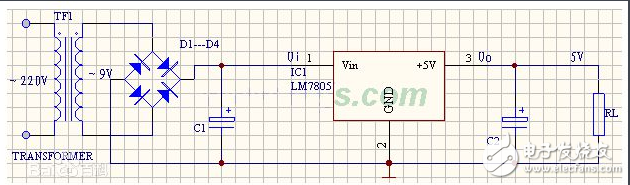

　　7805典型应用电路图:(图中标识错误2脚接地3脚输出)78XX系列集成稳压器的典型应用电路如下图所示，这是一个输出正5V直流电压的稳压电源电路。IC采用集成稳压器7805，C1、C2分别为输入端和输出端滤波电容，RL为负载电阻。当输出电流较大时，7805应配上散热板。

　　稳压二极管VD1串接在78XX稳压器2脚与地之间，可使输出电压Uo得到一定的提高，输出电压Uo为78XX稳压器输出电 压与稳压二极管VC1稳压值之和。VD2是输出保护二极管，一旦输出电压低于VD1稳压值时，VD2导通，将输出电流旁路，保护7800稳压器输出级不被损坏。

　　由于R1、RP电阻网络的作用，使得输出电压被提高，提高的幅度取决于RP与R1的比值。调节电位器RP，即 可一定范围内调节输出电压。当RP=0时，输出电压Uo等于78XX稳压器输出电压;当RP逐步增大时，Uo也随之逐步提高。

　　VT2为外接扩流率管，VT1为推动管，二者为达林顿连接。R1为偏置电阻。该电路最大输出电流取决ov于VT2的参数。

　　输入电压

　　78**系列的稳压集成块的极限输入电压是36V，最低输入电压比输出电压高 3-4V。还要考虑输出与输入间压差带来的功率损耗，所以一般输入为9-15V之间。

　　7V的电压要想输出5V，则需要使用低压差的稳压集成块，如附图所示的型号。

　　也可以使用3只普通的整流二极管降压，也能得到5V的较为稳定的电压，二极管的允许电流大于你需要的电流即可。
