1.AC/DC电源的运用

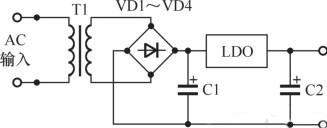

　　图1是低压差线性稳压器在AC/DC电源中的运用示意图。这一电路中，交流电通过电源变压器降压得到交流低电压，再经过整流滤波电路得到不稳定的直流电压，然后通过低压差线性稳压器(LDO)得到稳定的直流电源，并且通过低压差线性稳压器消除了电源电路中的交流声，抑制了纹波电压。

　　图1 低压差线性稳压器在AC/DC电源中的运用示意图

　　2.电池或蓄电池电源电路中的运用

　　图2是低压差线性稳压器在电池或蓄电池电源电路中的运用示意图。

　　图2 低压差线性稳压器在电池或蓄电池电源电路中的运用示意图

　　电池或蓄电池的供电电压会在一定范围内变化，电池或蓄电池随着使用时间的增加，它的输出电压要下降，在电路中增加了低压差线性稳压器后，直流工作不仅能够稳定，而且在电池或蓄电池接近放电完毕时，直流输出电压都保持稳定，增加了电池或蓄电池的使用寿命。

　　3.开关电源电路中的运用

　　图3是低压差线性稳压器在开关电源电路中的运用示意图。当输入直流电压远远高于所需要的直流工作电压时，可以在低压差线性稳压器电路之前加一个开关电源电路。

　　图3低压差线性稳压器在开关电源电路中的运用示意图

　　众所周知，开关电源有其独特的优点，如效率很高，输入电压和输出电压可以相差很大等，但是它也有许多缺点，特别是运用于模拟电路中时它的缺点更加明显，如输出纹波电压较高、噪声大、电压调整率较差等。

　　重要提示

　　在开关电源电路之后加入低压差线性稳压器，可以集两种电路的优点于一体，低压差线性稳压器可以实现有源滤波，去除干扰，同时大幅度提高稳压精度，此外电源系统的效率也没有明显下降。

　　4.多路相互隔离电源电路中的运用

　　图4是低压差线性稳压器(LDO)在多路相互隔离电源电路中的运用示意图。在一些应用中，如通信设备中，往往由一只电源供电，但是需要多组小电源，并且要求这些小电源相互隔离，即其中的一些小电源工作，其他的小电源不工作时为了节电需要关断，这时就可以采用多组低压差线性稳压器电路，通过低压差线性稳压器集成电路(5根引脚的集成电路)中的控制端进行该集成电路的通、断控制。

　　图4 低压差线性稳压器在多路相互隔离电源电路中的运用示意图
