DG / SG 系列
单三相干式变压器
电气安全隔离 ｜ 抑制谐波干扰 · 工作效率 ≥98%

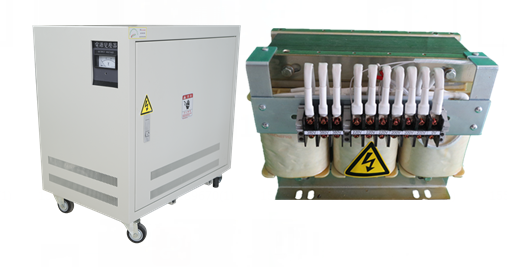

产品概述
OVERVIEW
DG/SG 系列单相、三相干式变压器，多年来采用优质材料和先进的工艺技术专业生产，具有防潮、维护方便等优点，能深入负荷中心，可用于地铁、高层建筑、机场、车站、码头、企业及隧道等输配电场所，以及机械设备专用变压器。产品参照西门子公司同类产品最新研制开发，符合 VDE0550、IEC439、JB5555、GB5226 国际、国家标准。
DG、SG 系列三相干式变压器在电网中不仅具有变压功能，还可隔离电网对设备的谐波干扰，给机电设备提供纯净安全的电网环境。特别适合进口设备使用（380V 进 → 220V 出、380V 进 → 任何电压输出、220V 进 → 任何电压输出），规格 1KVA～1000KVA 之间。
DG、SG 系列干式隔离变压器广泛适用于交流 50～60Hz、输入输出电压不超过 500V 的各种三相供电场合。产品的各种输入、输出、电压高低、联接组别、调节抽头位置、绕组容量分配、次级绕组配备、是否要求带外壳等，均根据用户的要求进行精心的设计与制造。
规格速览
- 额定容量
- 单相 0.1–300 kVA
三相 1–3000 kVA - 输入电压
- 单相 220/110/120/100V ±10%
三相 220/380/415/460/399/360V ±10% - 输出电压
- 按用户需求定制
核心优势
ADVANTAGES
01
电压变动率 1~1.5%
科学合理的设计，将电压变动率控制在 1~1.5% 以内。
02
铁损低、效率高
采用优质全新硅钢片叠装铁芯，有效减少铁损，提高效率。
03
耐高温线材绕制
采用耐高温优质线材绕制线圈，自身损耗降低，大大提高功效。
04
H 级绝缘
采用 H 级绝缘、耐高温绝缘材料，提高了耐高压强度、绝缘等级，延长使用寿命。
06
体积小、空间利用率高
专利外观设计，美观、新颖，功率密度大，体积小，空间使用率高。
07
开启式 / 防护式
按结构分为开启式和防护式两种。防护式采用钣金高温喷塑成型箱壳，变压器在箱壳内部，箱壳外有进出线孔，便于安装电源线路；必要时可按用户要求增加电压表、电流表、温控报警系统、转向轮等。
隔离变压器的作用
ISOLATION
电气安全隔离与抗干扰
- ✓次级不与大地相连，任意两线与大地之间 没有电位差，比较安全
- ✓有滤波抗干扰功能，能有效抑制从电源线引入的高次谐波和雷击电磁脉冲对本系统产生的干扰
- ✓能有效抑制由本系统电子设备发出的高次谐波进入电源配电网络，避免干扰其他设备
- ✓能从根本上防止由于地电位扰动引起的系统工作失常、数据丢失或出错
- ✓能有效防止建筑物防雷装置接闪时，因作为参考地的钢筋电位急剧升高导致系统中硬件设备遭反击击毁
其他作用
- ✓克服中心点漂移，改善供电不平衡
- ✓具备 防浪涌冲击及滤波 功能
- ✓常用于电子管扩音机、示波器等 工作电压高的电子仪器，也可用于维修电源
- ✓宏锐电气隔离变压器分 单相 DG 与 三相 SG 系列，用于安全性场合或抗干扰要求的场合
技术参数
SPECIFICATIONS

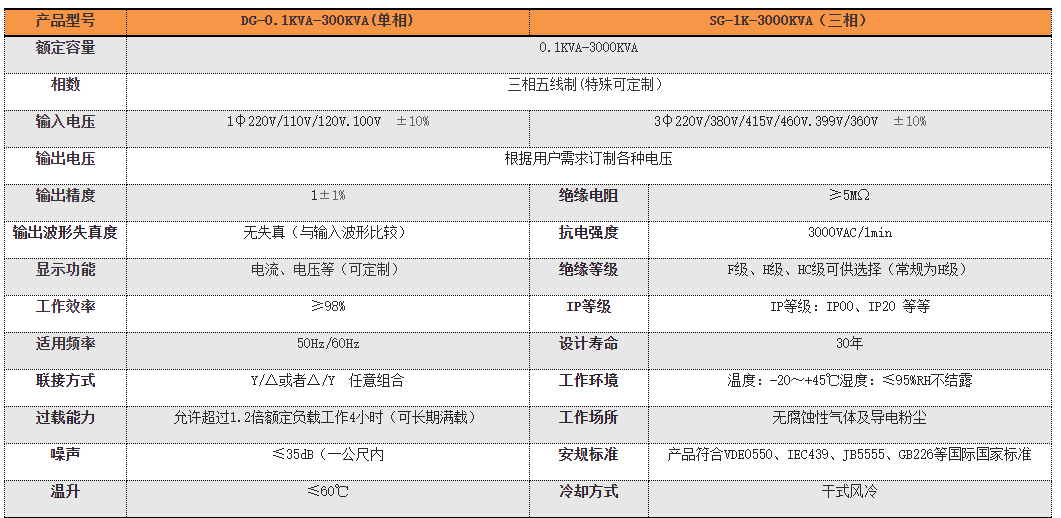

额定容量单相 DG 0.1–300 kVA 三相 SG 1–3000 kVA
相数三相五线制（特殊可定制）
输入电压（单相）1Φ 220V / 110V / 120V、100V ±10%
输入电压（三相）3Φ 220V / 380V / 415V / 460V、399V / 360V ±10%
输出电压根据用户需求制订各种电压
输出精度1±1%
输出波形失真度无失真（与输入波形比较）
显示功能电流、电压等（可定制）
工作效率≥98%
适用频率50Hz / 60Hz
联接方式Y/△ 或者 △/Y 任意组合
过载能力允许超过 1.2 倍额定负载工作 4 小时（可长期满载）
噪声≤35dB（一公尺内）
温升≤60℃
绝缘电阻≥5MΩ
抗电强度3000VAC / 1min
绝缘等级F 级、H 级、HC 级可供选择（常规为 H 级）
IP 等级IP00、IP20 等
设计寿命30 年
工作环境温度 -20 ~ +45℃，湿度 ≤95%RH 不结露
工作场所无腐蚀性气体及导电粉尘
安规标准产品符合 VDE0550、IEC439、JB5555、GB5226 等国际国家标准
冷却方式干式风冷
型号说明与结构材料
MODEL & MATERIALS
型号说明
DG ＝ 单相 ｜ SG ＝ 三相
DG-10KVA ＝ 单相干式变压器 10kVA ｜ SG-100KVA ＝ 三相干式变压器 100kVA
容量单位为 kVA；输入、输出电压、联接组别、调节抽头位置与绕组容量分配均按用户要求设计制造
结构材料
铁芯 → 线材 → 绝缘 → 端子 → 铁脚
隔离变压器由圆筒式双绕组和迭片式铁芯组成
主要材料说明
a、铁芯采用全新优质高硅硅钢片，主要材质为 0.35 厚 H18、H14、H12、Z11 的优质硅钢片，根据用户的要求和使用条件选用合适的材料（常规材料为全新优质硅钢片）。
b、线材采用 PEW、UEW、EIW、SFIW、FEAI 漆包线以及玻璃丝包线，耐温等级为 F 级（155℃）、H 级（180℃）、HC 级（200℃）、C 级（220℃）（常规耐温等级为 H 级 180℃）。
c、绝缘材料采用耐高温绝缘纸为绝缘材料，具备高温绝缘、阻燃和耐潮湿多重性能。
d、接线端子排小功率采用端子排，外型美观，有优良的耐压、耐温、阻燃性能；大功率采用优质铜排。
e、铁脚主要采用数控折弯冷扎板，有镀五彩（金黄）、蓝锌（银白）、白锌（象牙白）、表面阳极处理（黑色）等环保电镀可供选择。
外形及安装尺寸
DIMENSIONS

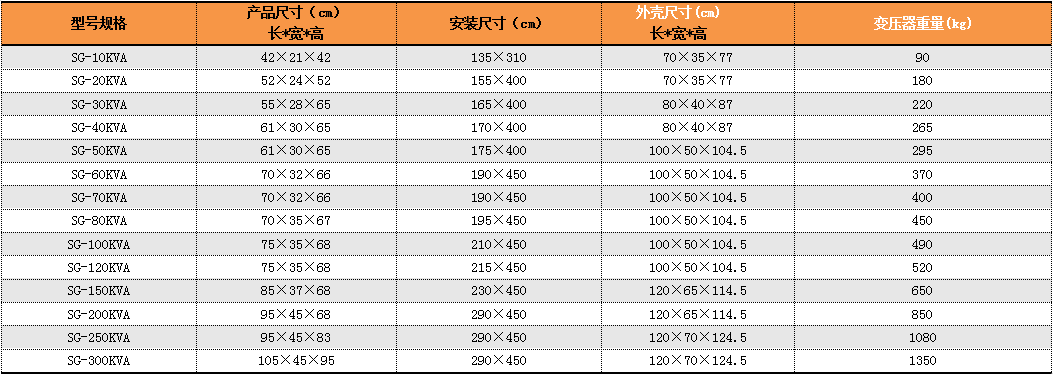

SG 系列三相干式变压器外形及安装尺寸| 型号规格 | 产品尺寸 (cm)
长×宽×高 | 安装尺寸 (cm) | 外壳尺寸 (cm)
长×宽×高 | 变压器重量 (kg) |
|---|
| SG-10KVA | 42×21×42 | 135×310 | 70×35×77 | 90 |
| SG-20KVA | 52×34×52 | 155×400 | 70×35×77 | 180 |
| SG-30KVA | 55×28×65 | 165×400 | 80×40×87 | 220 |
| SG-40KVA | 61×30×65 | 170×400 | 80×40×87 | 265 |
| SG-50KVA | 61×30×65 | 175×400 | 100×50×104.5 | 295 |
| SG-60KVA | 70×32×66 | 190×450 | 100×50×104.5 | 370 |
| SG-70KVA | 70×32×66 | 190×450 | 100×50×104.5 | 400 |
| SG-80KVA | 70×35×67 | 195×450 | 100×50×104.5 | 450 |
| SG-100KVA | 75×35×68 | 210×450 | 100×50×104.5 | 490 |
| SG-120KVA | 75×35×68 | 215×450 | 100×50×104.5 | 520 |
| SG-150KVA | 85×37×68 | 230×450 | 120×65×114.5 | 650 |
| SG-200KVA | 95×45×68 | 290×450 | 120×65×114.5 | 850 |
| SG-250KVA | 95×45×83 | 290×450 | 120×70×124.5 | 1080 |
| SG-300KVA | 105×45×95 | 290×450 | 120×70×124.5 | 1350 |
选型与订货
SELECTION & ORDERING
重点提醒：订货时请明确：① 变压器的基本型号、规格、容量及数量；② 变压器的初、次级电压；③ 提供次级电压时再提供各输出电压的容量分配；④ 外形及安装尺寸仅供参考，如需改变须在订货时说明。用户如有特殊要求，本公司可以代为设计制造。
适合选用 DG / SG
- ✓需要 电气安全隔离、用电设备与电网不直接联系的场合
- ✓需要 滤波抗干扰，抑制高次谐波与雷击电磁脉冲的场合
- ✓进口设备 380V 进 → 220V 出，或 220V 进 → 任意电压输出
- ✓需要 克服中心点漂移、改善供电不平衡
- ✓容量 0.1–3000 kVA、输入输出不超过 500V、50–60Hz 供电场合
不推荐选用
- ×只需稳定电网电压、不需要变压隔离 →
选稳压器系列 - ×需要宽范围稳压、频繁调压 →
选 SBW / SVC / MPS·TL 稳压器 - ×仅作机床控制电路与指示电源 →
选 BK / JBK 控制变压器
常见问题
FAQ
- 问DG 和 SG 有什么区别？
- 答DG 为单相干式变压器，SG 为三相干式变压器，同属干式隔离变压器系列。DG 容量 0.1–300 kVA，SG 容量 1–3000 kVA。
- 问DG/SG 系列的容量范围是多少？
- 答单相 DG 为 0.1KVA–300KVA，三相 SG 为 1K–3000KVA；输入、输出电压不超过 500V，适用交流 50～60Hz 供电场合。
- 问输入输出电压和精度是怎样的？
- 答单相输入 1Φ 220V/110V/120V、100V ±10%；三相输入 3Φ 220V/380V/415V/460V、399V/360V ±10%。输出电压根据用户需求制订各种电压，输出精度 1±1%，输出波形无失真（与输入波形比较）。
- 问效率、噪声和温升是多少？
- 答工作效率 ≥98%，噪声 ≤35dB（一公尺内），温升 ≤60℃，冷却方式为干式风冷，过载能力为允许超过 1.2 倍额定负载工作 4 小时（可长期满载）。
- 问绝缘等级和耐压水平如何？
- 答绝缘等级有 F 级、H 级、HC 级可供选择（常规为 H 级）；绝缘电阻 ≥5MΩ，抗电强度 3000VAC/1min；绝缘材料采用耐高温绝缘纸，具备高温绝缘、阻燃和耐潮湿多重性能。
- 问隔离变压器有什么作用？
- 答主要是将用电设备和电网隔离开：电气安全隔离、滤波抗干扰、抑制从电源线引入的高次谐波和雷击电磁脉冲、抑制本系统电子设备的高次谐波进入配电网络、防止地电位扰动引起的系统工作失常与数据丢失、克服中心点漂移改善供电不平衡、防浪涌冲击。
- 问工作环境有什么要求？
- 答工作温度 -20 ~ +45℃，湿度 ≤95%RH 不结露；工作场所应无腐蚀性气体及导电粉尘；设计寿命 30 年；产品符合 VDE0550、IEC439、JB5555、GB5226 等国际国家标准。
- 问订货时需要提供哪些信息？
- 答需明确：① 变压器的基本型号、规格、容量及数量；② 变压器的初、次级电压；③ 提供次级电压时再提供各输出电压的容量分配；④ 外形及安装尺寸如需改变须在订货时说明。特殊要求可代为设计制造。
选型、报价与技术方案
提供容量核算、联接组别与配套方案，单相 0.1–300kVA / 三相 1–3000kVA
