智能型 MPS·TL 系列
智能高精度全自动稳压器
数字控制 · LCD 液晶显示 ｜ 伺服调压 · 输出无附加波形失真
产品概述
OVERVIEW
MPS·TL 系列高精度全自动交流稳压器（稳压电源），是 SVC 系列交流稳压器（稳压电源）的革新型产品之一。由我公司引进台湾技术，结合我国电力实况设计开发，是一种新型高精度全自动交流稳压器（稳压电源）。
该系列稳压器由接触式自耦调压器、精密伺服微电机、数字控制电路等组成。当电网电压不稳定或负载发生变化时，数字控制电路自动采样并发出信号，驱动伺服微电机调整自耦调压器的碳刷位置，使输出电压调整到额定值并达到稳定状态。
MPS·TL 系列稳压器为通用型产品，品种多、规格全、外观美、经济实用；具有体积小、重量轻、输出波形不失真、效率高、性能稳定可靠、维护简单、可长期无人值守运行等特点，并设有短延时、过压 / 欠压等保护功能。
相较 SVC 系列，MPS·TL 采用数字控制电路并配 LCD 液晶显示屏，输出电压、电流及运行状态可直接读取，把数字化监测与伺服调压的可靠性结合在一起。
规格速览
- 容量范围
- 10 – 150 kVA
- 输入电压
- 单相 160 – 250V
三相 277 – 430V
- 输出电压
- 单相 220V / 110V
三相 380V（相 220V）
- 显示方式
- LCD 液晶显示
核心优势
ADVANTAGES
01
数字控制 · 智能调压
数字控制电路自动采样并输出控制信号，驱动精密伺服微电机调整碳刷，输出电压校准至额定值。
02
LCD 液晶显示
输出电压、电流及运行状态直观显示，各项参数一目了然，便于现场巡检与故障判断。
03
输出波形不失真
无附加波形失真，对波形敏感的负载同样适用。
04
转换效率 >95%
损耗低、发热小，适合长时间连续运行。
05
体积小、重量轻
结构紧凑，搬运与安装方便，占用空间小。
06
短延时启动 · 双重保护
上电短延时缓冲，配过压 / 欠压保护，减少冲击与误动作。
技术参数
SPECIFICATIONS
输入电压单相 160V–250V 三相 277–430V（三相四线）
输出电压单相 220V 与 110V 三相线电压 380V / 相电压 220V
稳压精度相电压 220V±2% 与 110V±4%
过压保护246V±4V
频率50Hz / 60Hz
环境温度-10℃ ~ +40℃
调整时间< 1 秒（输入电压变化 10% 时）
相对湿度< 95%
效率> 95%
温升< 60℃
波形失真无附加波形失真
负载功率因素0.8
绝缘电阻> 5MΩ
抗电强度1500V / min
型号说明与工作原理
MODEL & PRINCIPLE

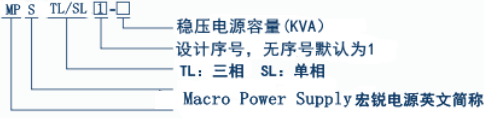

型号说明
MPS — TL / SL — 容量 — 设计序号
MPS-TL-30KVA ＝ 三相 · 30kVA ｜ MPS-SL-10KVA ＝ 单相 · 10kVA
MPS ＝ Macro Power Supply（宏锐电源英文简称）；设计序号省略时默认为 1

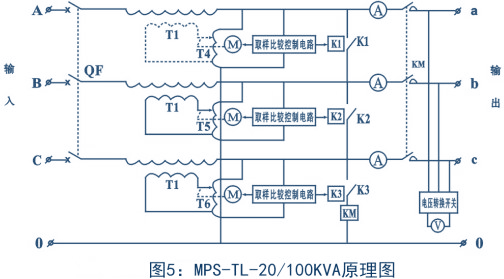

工作原理
取样比较 → 驱动伺服电机 → 调整碳刷 → 校准输出
图为 MPS-TL 系列主回路（单相为单路调节，原理相同）
外形及包装尺寸
DIMENSIONS
| 产品型号 | 产品尺寸 (CM)
高 * 宽 * 深 | 包装尺寸 (CM)
高 * 宽 * 深 | 装箱数 | 毛重/件 (KG) |
|---|
| MPS-TL-10KVA | 42*30*63 | 48*36*71 | 1 | 60 |
| MPS-TL-15KVA | 45.5*32*63 | 51*38*71 | 1 | 66 |
| MPS-TL-20KVA | 45.5*32*63 | 51*38*71 | 1 | 72 |
| MPS-TL-30KVA | 51*38*70 | 57*43.5*78 | 1 | 85 |
| MPS-TL-40KVA | 51*38*70 | 57*43.5*78 | 1 | 99 |
| MPS-TL-50KVA | 58*45*86 | 64*51*98 | 1 | 141 |
| MPS-TL-60KVA | 58*45*86 | 64*51*98 | 1 | 145 |
| MPS-TL-75KVA | 66*51*90 | 72*57*100 | 1 | 158 |
| MPS-TL-90KVA | 66*51*90 | 72*57*100 | 1 | 173 |
| MPS-TL-120KVA | 66.5*51*90 | 72*57*100 | 1 | 187 |
| MPS-TL-150KVA | 66.5*51*90 | 72*57*100 | 1 | 217 |
典型应用
APPLICATIONS
广泛应用于印刷设备、实验测试设备、数控机床、工业机器人、计算机、中央空调、医疗设备、照明系统等多种进口及国产机械设备，适合对电压稳定要求较高的用电场合。
选型说明
SELECTION GUIDE
重点提醒：输入电压偏低时，稳压器带载能力下降，需要再加大一档容量；24 小时连续运行，建议长期负载 ≤ 额定容量 70%，以延长碳刷寿命。
适合选用 MPS·TL
- ✓印刷设备、实验测试设备、数控机床、工业机器人等精密设备配套，需要直观读数与稳定输出
- ✓家用、办公、计算机、空调、照明等通用型混合负载，品种多、规格全
- ✓10 – 150 kVA 容量段齐全，经济实用，预算适中
- ✓不需要毫秒级快速稳压，允许伺服电机机械调节（1s 级）
不推荐选用
- ×高频冲击负载、晶闸管、大功率变频器前端（谐波容易磨损碳刷）→
优先 SBW 无触点
- ×对波形洁净度极高、精密检测设备 →
无触点稳压器
- ×易燃易爆、多粉尘环境（碳刷有轻微打火风险）
常见问题
FAQ
- 问MPS·TL 和 SVC 系列有什么关系？该选哪个？
- 答MPS·TL 是 SVC 系列的革新型产品，两者同为接触式自耦调压器 + 精密伺服微电机调压结构。差别在于 MPS·TL 采用数字控制电路并配 LCD 液晶显示屏，输出电压、电流与运行状态可直接读取。需要直观读数、便于现场巡检与故障判断的场合选 MPS·TL；仅需基本稳压、预算更紧凑的场合选 SVC。
- 问MPS·TL 的稳压精度是多少？输出波形会失真吗？
- 答相电压 220V 时稳压精度 ±2%，110V 时 ±4%。整机效率 >95%，输出无附加波形失真，温升 <60℃，对波形敏感的负载同样适用。
- 问容量（kVA）该怎么选？按设备功率一比一配就行吗？
- 答不建议一比一配。负载功率因数按 0.8 计算；输入电压偏低时稳压器带载能力会下降，需要再加大一档容量；24 小时连续运行的场合，建议长期负载 ≤ 额定容量的 70%，以延长碳刷寿命。本系列覆盖 10 – 150 kVA。
- 问型号里的 TL 和 SL 分别代表什么？
- 答TL 为三相系列，输入三相 277 – 430V（三相四线），输出线电压 380V、相电压 220V；SL 为单相系列，输入单相 160 – 250V，输出 220V 与 110V。例如 MPS-TL-30KVA 表示三相 30kVA，MPS-SL-10KVA 表示单相 10kVA。
- 问稳压响应有多快？能用在精密检测设备上吗？
- 答调整时间 <1 秒（输入电压变化 10% 时），属于伺服电机机械调节的 1 秒级响应，不需要毫秒级快速稳压的场合完全够用。若是对波形洁净度要求极高的精密检测设备，建议改用无触点稳压器。
- 问什么场合不适合用 MPS·TL？
- 答高频冲击负载、晶闸管、大功率变频器前端（谐波容易磨损碳刷）建议优先选用 SBW 无触点稳压器；对波形洁净度要求极高的精密检测场合同样建议无触点方案；易燃易爆、多粉尘环境不建议使用（碳刷有轻微打火风险）。
- 问安装环境有什么要求？
- 答环境温度 -10℃ ~ +40℃，相对湿度 <95%；绝缘电阻 >5MΩ，抗电强度 1500V/min。频率 50Hz / 60Hz 通用，过压保护值 246V±4V，上电带短延时缓冲。
选型、报价与技术方案
提供容量核算、接线方式与配套方案，10 – 150 kVA 规格齐全
