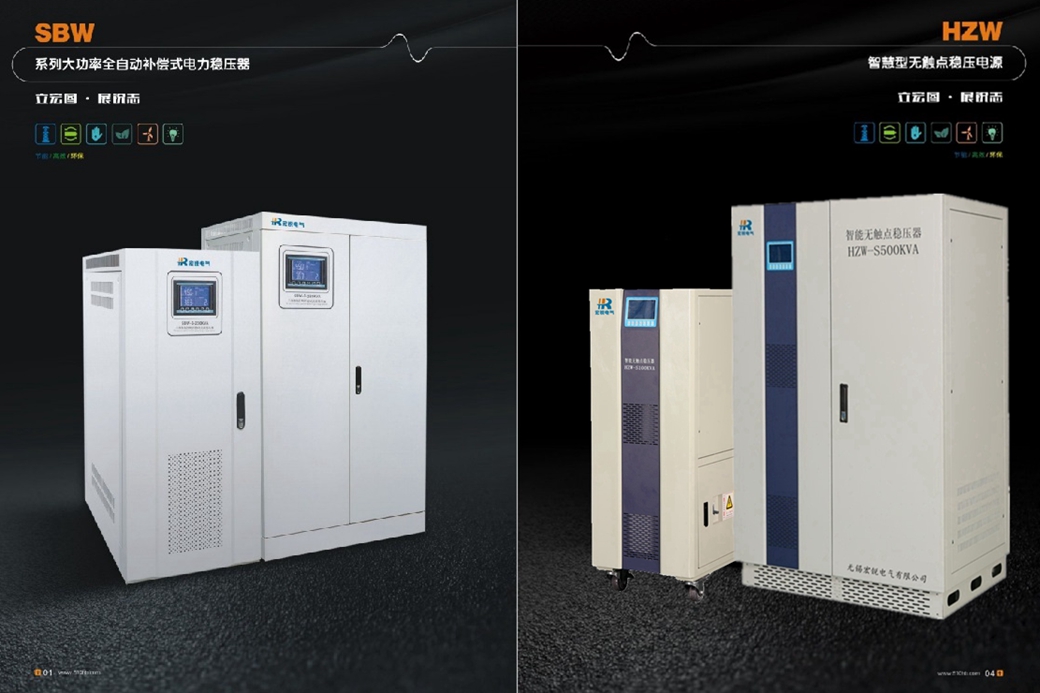

智能型 HZW 系列
智慧型无触点稳压电源
DSP 全数字控制 · 无触点过零切换 ｜ 三相分调 · 毫秒级稳压
产品概述
OVERVIEW
本智能型无触点补偿式交流稳压器采用新高速 DSP 运算芯片控制技术、快速交流采样技术、有效值校正技术、电压电流过零切换技术和快速补偿稳压技术，将智能仪表、快速稳压和故障诊断结合在一起，使产品安全、高效、精密。
稳压器主要由隔离变压器、SCR 可控硅模块、DSP 控制核心、快速稳压技术和安全保护装置组成。通过 DSP 实时监测输出电压，快速运算和控制 SCR 可控硅模块，调节串联在负载端的补偿变压器一次侧的电压大小和极性，达到快速稳压的目的。
相较接触式（碳刷）调压结构，HZW 系列全程无机械触点动作：过零切换过程无断流、无浪涌电流，输出波形无畸变，也不存在碳刷磨损问题，特别适合长期连续运行、电压波动大、负载冲击强的工业现场。
规格速览
- 容量范围
- 10 – 3000 kVA
- 输入电压
- 220V / 380V / 400V
±15% / ±20% / ±30%
- 输出电压
- 220V / 380V / 400V
核心优势
ADVANTAGES
01
无触点 · 无磨损
SCR 可控硅模块配合电压电流过零切换技术，切换过程无断流、无浪涌电流，没有碳刷磨损，可长期连续运行。
02
稳压精度 ±1%
稳压精度 ±1%，并可在 ±1% / ±3% / ±5% 之间按现场需要设置，兼顾精度与调节稳定性。
03
LCD 智能仪表显示
LCD 实时显示电压、电流有效值，清晰准确、分辨率高；薄膜按键操作，安全可靠。
04
毫秒级高速反应
响应时间 <10 毫秒、稳定时间 <100 毫秒，对电脑自动化设备及精密仪器不产生电压变化影响。
05
三相分调
三相分别独立调整，保证每相输出电压精度不变，适应三相负载不平衡的现场。
06
效率高达 98%
10–50kVA ≥95%、50–100kVA ≥97%、100kVA 以上 ≥98%；额定电压下空载损耗 <0.5%。
07
保护功能齐全
缺相、错相、过温、过载、过压、欠压、短路、保险熔断八重故障显示与保护，确保稳压器及负载安全运行。
08
预置功能强
输出电压、过载、过欠压、反应速度等多项参数，均可在产品额定值内任意设置。
09
旁路切换 · 易维护
可在"稳压"与"旁路直通供电"之间切换，方便故障维修时使用，不停产。

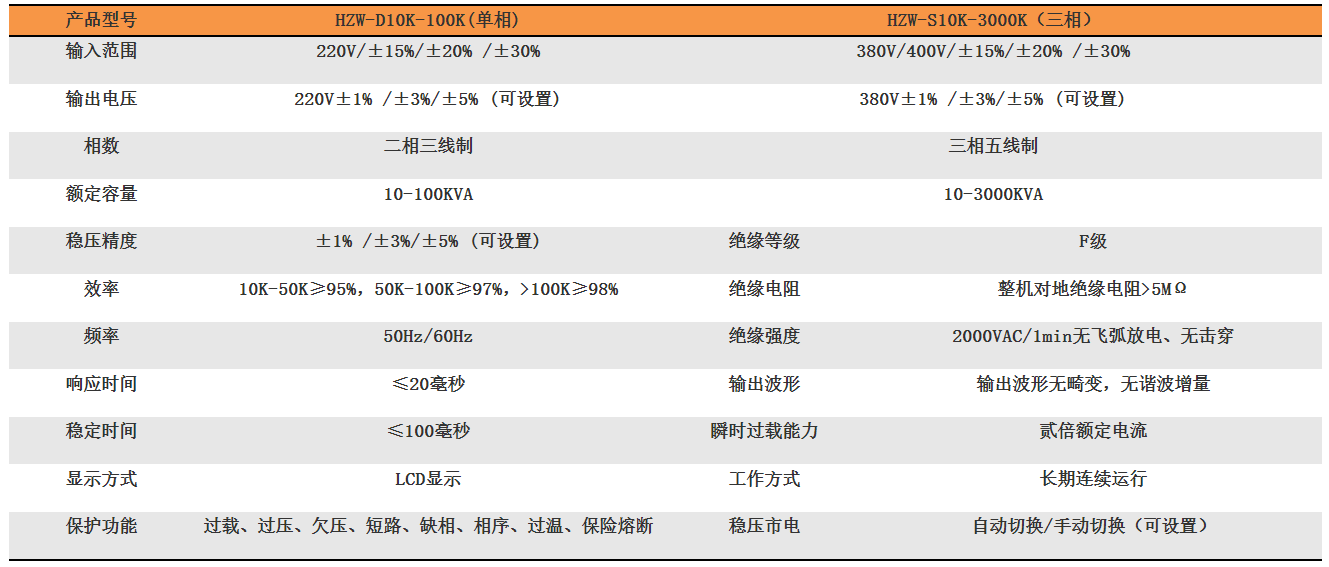

技术参数
SPECIFICATIONS
产品型号HZW-D10K–100K（单相）
HZW-S10K–3000K（三相）
额定容量10 – 3000 kVA
相数三相五线制
输入范围220V / 380V / 400V ±15% / ±20% / ±30%
输出电压220V / 380V / 400V
稳压精度±1% / ±3% / ±5%（可设置）
效率10K–50K ≥95% 50K–100K ≥97% >100K ≥98%
频率50Hz / 60Hz
响应时间< 10 毫秒
稳定时间< 100 毫秒
绝缘等级F 级
绝缘电阻整机对地绝缘电阻 > 5MΩ
绝缘强度2000VAC / 1min 无飞弧放电、无击穿
输出波形输出波形无畸变，无谐波增量
瞬时过载2 倍额定电流
显示方式LCD 显示
工作方式长期连续运行
保护功能过载、过压、欠压、短路、缺相、相序、过温、保险熔断
散热方式强迫风冷
型号说明与工作原理
MODEL & PRINCIPLE

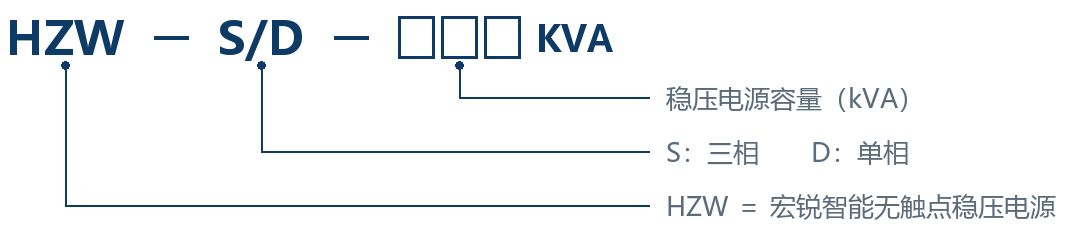

型号说明
HZW — S / D — 容量 — KVA
示例：HZW-S100KVA ＝ 三相 · 100kVA ｜ HZW-D10KVA ＝ 单相 · 10kVA
HZW ＝ 宏锐智能无触点稳压电源；S ＝ 三相，D ＝ 单相

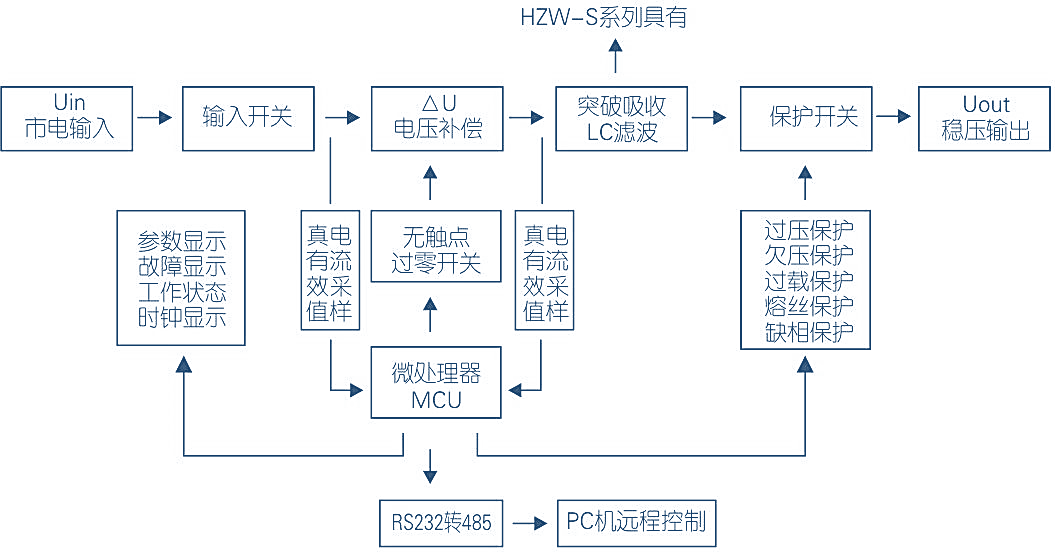

工作原理（示意图）
DSP 控制 · SCR 无触点补偿主回路
DSP 实时监测输出电压，运算后控制 SCR 可控硅模块，调节串接在负载端的补偿变压器一次侧电压大小与极性，实现快速补偿稳压；三相机型按相分别调节。

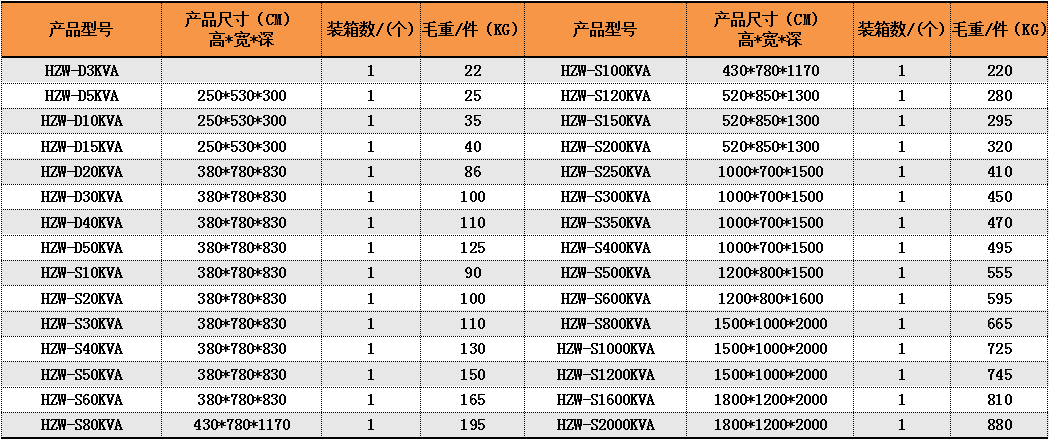

外形及包装尺寸
DIMENSIONS
| 产品型号 | 产品尺寸 (CM)
高 * 宽 * 深 | 装箱数 | 毛重/件
(KG) |
|---|
| HZW-D 单相系列 D3 – D50 kVA |
|---|
| HZW-D3KVA | — | 1 | 22 |
| HZW-D5KVA | 250*530*300 | 1 | 25 |
| HZW-D10KVA | 250*530*300 | 1 | 35 |
| HZW-D15KVA | 250*530*300 | 1 | 40 |
| HZW-D20KVA | 380*780*830 | 1 | 86 |
| HZW-D30KVA | 380*780*830 | 1 | 100 |
| HZW-D40KVA | 380*780*830 | 1 | 110 |
| HZW-D50KVA | 380*780*830 | 1 | 125 |
| HZW-S 三相系列 S10 – S60 kVA |
|---|
| HZW-S10KVA | 380*780*830 | 1 | 90 |
| HZW-S20KVA | 380*780*830 | 1 | 100 |
| HZW-S30KVA | 380*780*830 | 1 | 110 |
| HZW-S40KVA | 380*780*830 | 1 | 130 |
| HZW-S50KVA | 380*780*830 | 1 | 150 |
| HZW-S60KVA | 380*780*830 | 1 | 165 |
| 产品型号 | 产品尺寸 (CM)
高 * 宽 * 深 | 装箱数 | 毛重/件
(KG) |
|---|
| HZW-S 三相系列 S80 – S2000 kVA |
|---|
| HZW-S80KVA | 430*780*1170 | 1 | 195 |
| HZW-S100KVA | 430*780*1170 | 1 | 220 |
| HZW-S120KVA | 520*850*1300 | 1 | 280 |
| HZW-S150KVA | 520*850*1300 | 1 | 295 |
| HZW-S200KVA | 520*850*1300 | 1 | 320 |
| HZW-S250KVA | 1000*700*1500 | 1 | 410 |
| HZW-S300KVA | 1000*700*1500 | 1 | 450 |
| HZW-S350KVA | 1000*700*1500 | 1 | 470 |
| HZW-S400KVA | 1000*700*1500 | 1 | 495 |
| HZW-S500KVA | 1200*800*1500 | 1 | 555 |
| HZW-S600KVA | 1200*800*1600 | 1 | 595 |
| HZW-S800KVA | 1500*1000*2000 | 1 | 665 |
| HZW-S1000KVA | 1500*1000*2000 | 1 | 725 |
| HZW-S1200KVA | 1500*1000*2000 | 1 | 745 |
| HZW-S1600KVA | 1800*1200*2000 | 1 | 810 |
| HZW-S2000KVA | 1800*1200*2000 | 1 | 880 |
注：S2000KVA 以上及 3000KVA 规格可订制，尺寸与重量以合同确认图纸为准；以上参数仅供参考，如有变动不另行通知。
选型说明
SELECTION GUIDE
重点提醒：输入电压下限越低、负载冲击越强，容量需相应加大一档；三相负载不平衡或单相大电流负载，建议选三相分调机型；需要远程监控时可配 RS232 转 485 接口接入 PC 集中管理。

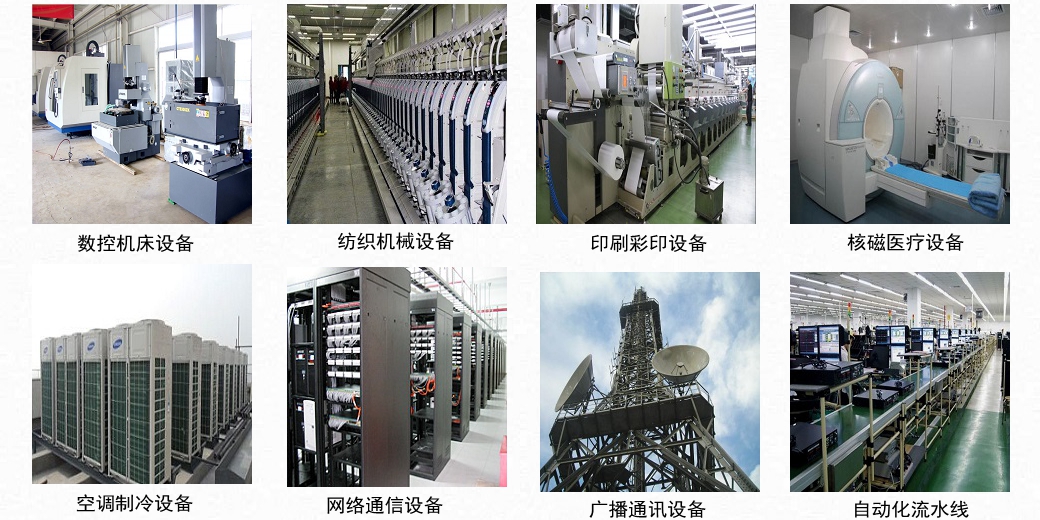

适合选用 HZW
- ✓大型机电设备、金属加工设备、生产流水线等重载与冲击性负载
- ✓CT 医疗影像、芯片光刻、研发实验室、汽车流水线等不允许断流、不允许波形畸变的精密设备
- ✓电网质量差、电压波动范围大（可达 ±30%）的地区与厂区
- ✓需要 长期连续运行、少维护，不希望更换碳刷的现场
- ✓需要 LCD 读数与远程监控（RS232 / 485）的自动化产线
不推荐选用
- ×需要直流输出或变频输出的场合（本系列仅做交流稳压）
- ×谐波治理、无功补偿需求 →
需另配滤波与补偿装置
- ×3kVA 以下极小功率单机，对造价极敏感 →
优先 SVC / MPS·TL
- ×对体积、重量极敏感的移动作业场合
常见问题
FAQ
- 问HZW 无触点稳压器和碳刷式（SVC / MPS·TL）有什么区别？该选哪个？
- 答SVC、MPS·TL 为接触式（碳刷）伺服调压结构，调整时间在 1 秒级；HZW 为无触点结构，由 DSP 控制 SCR 可控硅模块做过零切换，响应 <10 毫秒、稳定 <100 毫秒，切换过程无断流、无浪涌电流，也不存在碳刷磨损。不允许断流、不允许波形畸变的精密设备（CT 影像、芯片光刻、研发实验室）选 HZW；预算优先、允许 1 秒级机械调节的通用负载选 SVC / MPS·TL。
- 问HZW 的稳压精度是多少？可以调整吗？
- 答稳压精度 ±1%，并可在 ±1% / ±3% / ±5% 之间按现场需要设置，兼顾精度与调节稳定性。输出波形无畸变、无谐波增量。
- 问响应时间有多快？对精密设备有什么意义？
- 答响应时间 <10 毫秒，稳定时间 <100 毫秒。切换采用电压电流过零切换技术，过程无断流、无浪涌电流，因此对电脑自动化设备及精密仪器不产生电压变化影响。
- 问型号里的 S 和 D 代表什么？容量该怎么选？
- 答S ＝ 三相（HZW-S100KVA 为三相 100kVA），D ＝ 单相（HZW-D10KVA 为单相 10kVA）。容量按负载总功率核算：输入电压下限越低、负载冲击越强，容量需相应加大一档；三相负载不平衡或存在单相大电流负载，建议选三相分调机型。三相五线制，覆盖 10 – 3000 kVA，S2000kVA 以上及 3000kVA 规格可订制。
- 问电网波动很大（比如 ±30%）也能用吗？
- 答可以。输入电压 220V / 380V / 400V，允许波动范围 ±15% / ±20% / ±30%（按型号配置）。电网质量差、电压波动范围大的地区与厂区，正是本系列的主要适用场景。
- 问什么场合不适合用 HZW？
- 答需要直流输出或变频输出的场合（本系列仅做交流稳压）；有谐波治理、无功补偿需求时需另配滤波与补偿装置；3kVA 以下极小功率单机且对造价极敏感，建议优先 SVC / MPS·TL；对体积、重量极敏感的移动作业场合。
- 问可以长期连续运行吗？维护与保护怎么样？
- 答按长期连续运行设计，无触点、无碳刷磨损，采用强迫风冷。保护功能含过载、过压、欠压、短路、缺相、相序、过温、保险熔断八重故障显示与保护；可在"稳压"与"旁路直通供电"之间切换，便于不停产检修。需要远程监控时可配 RS232 转 485 接口接入 PC 集中管理。
选型、报价与技术方案
提供容量核算、输入范围与接线方式配套方案，10 – 3000 kVA 规格齐全
133 7366 3588
www.510hb.com ｜ 无锡宏锐电气有限公司
CT 医疗设备

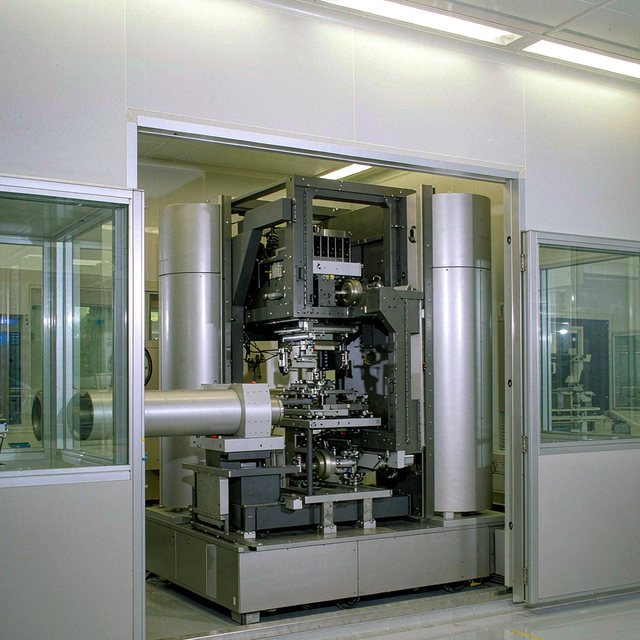

芯片光刻机

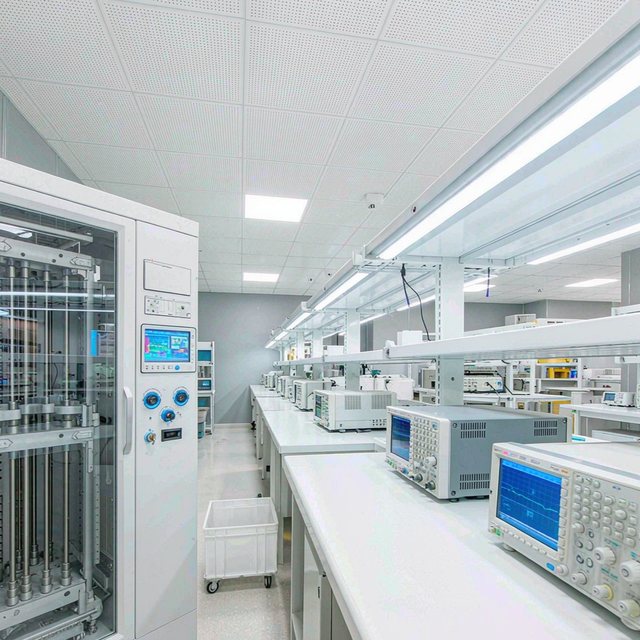

研发实验室

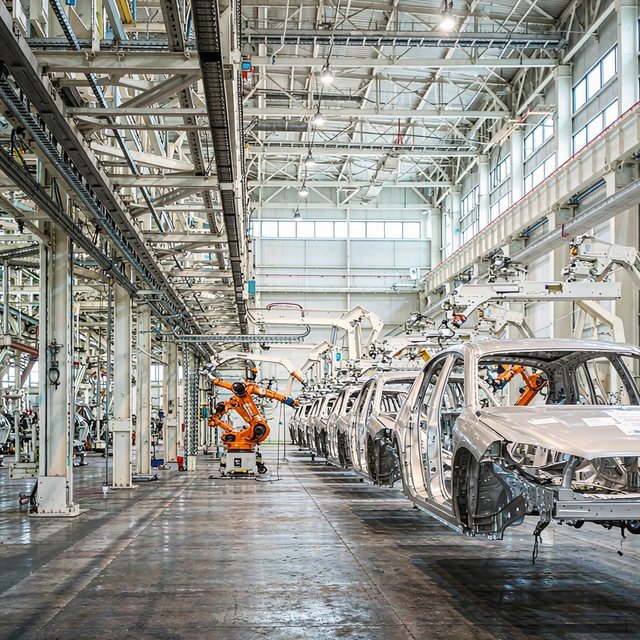

汽车流水线
