UPS

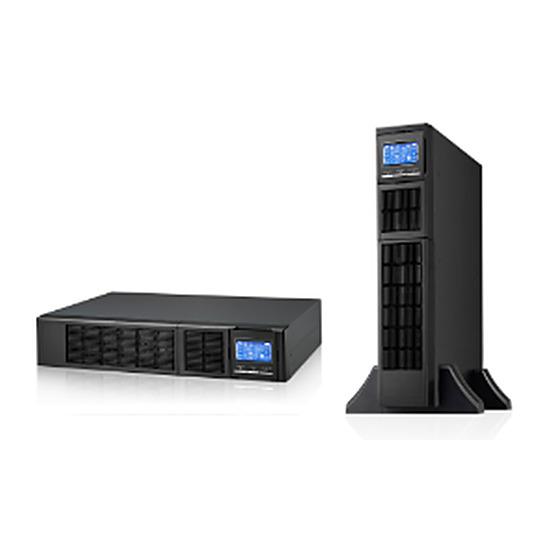

HRT 1KVA – 10KVA 机架式高频在线式UPS不间断电源

HRT 1KVA – 10KVA 机架式高频在线式UPS不间断电源

HRT 系列机架式高频在线式（真正的双转换）UPS 不间断电源，容量覆盖 1KVA – 10KVA，输出功率因数 1.0，交流转电池零转换时间；按标准 19 英寸机柜 2U 高度设计并随机附塔式底座，既可上机柜也可落地立放；110 – 300VAC 宽压输入、兼容发电机，内置 2.8 寸触摸 LCD 与高功因智能充电器（充电电流可调）；1K – 3KVA 内置电池，6K – 10KVA 提供标准机型与长延时机型（后缀 L）。
联系我们
无锡宏锐电气 UPS 不间断电源 · HRT 1KVA–10KVA 机架式高频在线式
HRT 系列 · 1KVA – 10KVA

机架式高频在线式 UPS 不间断电源

机架 / 塔式两用 ｜ 输出功因 1.0 · 服务器 · 网络与通信机房 · 精密仪器
1–10KVA
容量范围
0ms
交流转电池切换
1.0
输出功因

产品概述

OVERVIEW

HRT 系列是机架式高性能在线式（真正的双转换） UPS 不间断电源，容量覆盖 1KVA – 10KVA，凭借真正的双转换设计，为精密设备提供强大而全面的保护；它可以接受更宽广的输入电压，适用于恶劣的电源环境，为珍贵的服务器与高性能工作站提供完善的保护。

机身按 19 英寸标准机柜的 2U 高度设计，随机附塔式底座，同一台设备既能上机柜，也能落地立放——机房机柜位紧张时可立放，扩容上柜时无需更换机型。全系列输出功率因数 1.0，同等视在容量可带更多有功负载。

对电网的断电、过高或过低电压、瞬间跌落与减幅震荡、高压脉冲、电压波动、浪涌、谐波失真、杂波干扰、频率波动等状况，本系列均可提供理想解决方案。采用真正的双转换在线式结构，输出始终由逆变器重建：交流转电池零转换时间，输出为频率跟踪、锁相稳压、滤除杂讯的纯净正弦波，输出电压稳定度 ±1%。

1K – 3KVA 内置电池，开箱即可提供后备时间；6K – 10KVA 提供标准机型（随机配电池包）与长延时机型（后缀 L，外接电池组）两种配置，后备时间可按需配组。内置高功因智能充电器，充电电流可通过 LCD 面板直接调整，低涟波充电延长电池寿命；标配 RS-232 与 USB，可选 SNMP 卡接入网络管理。

规格速览

视在容量
1000 / 1500 / 2000 / 3000 VA
6000 / 10000 VA
额定输入电压
单相 220VAC（可设 200 / 208 / 230 / 240VAC）
额定输出电压
单相 220VAC，稳定度 ±1%，纯正弦波
输入 / 输出频率
50Hz 或 60Hz（自动识别）
特殊要求
进出线电压、频率与后备时间可按要求定制

产品特点

FEATURES
01

真正的双转换在线式

真正的双转换在线式不断电系统：输出始终由逆变器重建，交流转电池零转换时间（0 ms），输出电压稳定度 ±1%，输出为纯净正弦波，完全隔离电网波动、浪涌与断电等故障。

02

输出功因 1.0 · 带载更强

全系列输出功率因数 1.0，同等视在容量可带更多有功负载；输入侧主动式功率因数校正，输入功因 ≥0.99，低输入电流谐波以减少电力系统的污染。

03

机架 / 塔式两用 · 2U 机身

按 19 英寸标准机柜 2U 高度设计，随机附塔式底座：同一台设备可上机柜、可落地立放，适配标准 19 英寸机柜，节省部署空间，机房调整布局时无需更换机型。

04

内置 2.8" 触摸 LCD

内置 2.8 寸触摸式 LCD，一屏显示 UPS 状态、负载量、电池电量、输入 / 输出电压、放电计时与故障状态；充电电流也可直接通过 LCD 面板调整，现场无需借助电脑。

05

智能充电 · 电池可扩

高功因智能充电器，充电电流最大 8A（1K–3K）/ 4A（6K–10K 长机）可调，低涟波充电减少电池发热、延长电池寿命；6K – 10KVA 长延时机型（后缀 L）可外接电池组，后备时间按需配置。

06

宽压输入 · 兼容发电机

110 – 300VAC 宽广输入电压范围，恶劣电网环境下仍可稳定运行、减少电池切换频次；输入频率 40 – 70Hz，兼容发电机输入；支持 50 / 60Hz 变频模式，可兼作频率转换装置。

07

ECO 节能 · 通信与冗余

ECO 节能运行模式市电效率高至 96%（1K–3K）/ 98.5%（6K–10K）；标配 RS-232 / USB，支持 Windows、Linux 与 MAC，可选 SNMP / WiFi / Modbus 卡；6K – 10KVA 可选 N+X 并联冗余与热待机。

技术参数

SPECIFICATIONS

一、容量与型号

额定容量
HRT1K 1000VA / 1000W；HRT1.5K 1500VA / 1500W；HRT2K 2000VA / 2000W；HRT3K 3000VA / 3000W；HRT6K(L) 6000VA / 6000W；HRT10K(L) 10000VA / 10000W。
输出功因
1.0（六个容量档相同）
结构形式
标准 19 英寸机架式，2U 高度（宽 438mm），随机附塔式底座，可上机柜或落地立放。
进出线
单相进 / 单相出（1Ph in / 1Ph out）
机型说明
1K – 3KVA 为标准机型（内置电池）；6K – 10KVA 提供标准机型（随机配电池包）与长延时机型（后缀 L，外接电池组）。

二、输入

额定电压
单相 220VAC，可设 200 / 208 / 230 / 240VAC
电压范围
1K – 3K：110 – 300VAC ±5%（50% 负载）、160 – 300VAC ±5%（100% 负载）
6K – 10K：110 – 300VAC ±3%（50% 负载）、176 – 300VAC ±3%（100% 负载）
频率范围
1K – 3K：40 – 70Hz
6K – 10K：46 – 54Hz 或 56 – 64Hz（50 / 60Hz 自动识别）
功率因数
≥0.99（额定电压、满载条件下）
电流谐波
1K – 3K：THDi ≤5%（额定输入电压）
6K – 10K：THDi < 4%（100% 负载）、< 6%（50% 负载）

三、输出

额定电压
单相 220VAC，可设 200 / 208 / 230 / 240VAC（与输入额定电压一致）
电压稳定度
±1%（电池模式）
频率范围
同步范围 47 – 53Hz 或 57 – 63Hz（1K–3K）／46 – 54Hz 或 56 – 64Hz（6K–10K）；电池模式 50Hz ±0.1Hz 或 60Hz ±0.1Hz
波形
纯正弦波（电池模式）
峰值比
电流峰值比 3 : 1（最大）
谐波失真
1K – 3K：线性负载 ≤2% THD、非线性负载 ≤4% THD
6K – 10K：线性负载 ≤1% THD、非线性负载 ≤4% THD

四、切换时间与效率

交流转电池
零转换时间（0 ms）
逆变转旁路
1K – 3K：4 ms（典型）
6K – 10K：零转换时间
效率（市电）
1K – 3K：≥89% – 91%（按容量档位）
6K – 10K：94%
效率（ECO）
1K – 3K：≥96%
6K – 10K：98.5%
效率（电池）
1K – 3K：≥85% – 90%
6K – 10K：92%

五、过载与电池

过载（市电）
6K – 10K：100 – 110% 持续 10min、110 – 130% 持续 1min、>130% 立即转旁路
过载（电池）
6K – 10K：100 – 110% 持续 30s、110 – 130% 持续 10s、>130% 立即关机
内置电池
1K – 3K：12V / 9Ah 或 12V / 7Ah，2 – 6 节（按容量档位）
6K – 10K 标准机型：随机配电池包，16 节（12V / 7Ah 或 12V / 9Ah）
长机电池
1K – 3K：12V × 2 – 6 节（按容量档位）
6K – 10K：16 – 20 节可调，按后备时间配组
回充时间
1K – 3K：3 小时回充至 95%（内置电池，2A 充电电流）
6K – 10K：9 小时回充至 90%
充电电流
1K – 3K：默认 2A，最大 8A 可调（200 / 220V 档最大 12A）
6K – 10K：标准机型 1.0A、长延时机型 4.0A
充电电压
1K – 3K：27.4 / 41.1 / 54.8 / 82.1VDC ±1%（按电池节数）
6K – 10K：218.4VDC ±1%（长机为 13.65VDC × 电池节数 ±1%）

六、显示、环境与管理

显示屏
内置 2.8 寸触摸式 LCD：UPS 状态、负载量、电池电量、输入 / 输出电压、放电计时与故障状态
告警提示
1K – 3K：电池模式每 5 秒鸣叫、电池低电每 2 秒、过载每秒、故障持续鸣响
6K – 10K：电池模式每 4 秒、电池低电每秒、过载每 2 秒 2 次、故障持续鸣响
外型尺寸
1K – 3K：410 – 630 × 438 × 88 mm（D×W×H，2U）
6K – 10K：610 × 438 × 88 mm（2U，电池包另配）
净重
1K – 3K：含内置电池 11.6 – 27.5kg（不含电池 6.6 – 12.4kg）
6K – 10K：主机 17kg / 20kg（标准机型电池包 48kg / 53kg）
运行环境
0 – 40℃；相对湿度 20 – 95% RH（无凝露）
噪声水平
1K – 1.5K：小于 50dB；2K – 3K：小于 55dB
6K / 10K：小于 55dB / 58dB（均为距设备 1 米处）
通信接口
标配智能 RS-232 / USB（支持 Windows 全系列、Linux 与 MAC）；可选 SNMP 卡、WiFi 卡、Modbus 卡；支持 EPO 紧急关机接口与热待机
安规认证
cTUVus（符合 UL1778）、FCC（1 – 1.5K B 级、2 – 3K A 级）、CE 电磁兼容（EN62040-2）
注 1：1K – 3KVA 与 6K – 10KVA 属同系列两个容量平台，输入 / 输出范围、效率、电池节数、尺寸与噪声等指标按平台分别标注，选型时请以对应容量档为准。
注 2：型号后缀（L）表示长延时机型，不含内置电池、外接电池组使用，电池节数可在 16 – 20 节范围内调整，后备时间按实际负荷配组。
注 3：本页为技术参数概述，如需完整版技术文件（PDF）或具体机型选型表，可与我们联系获取。

产品外观

APPEARANCE

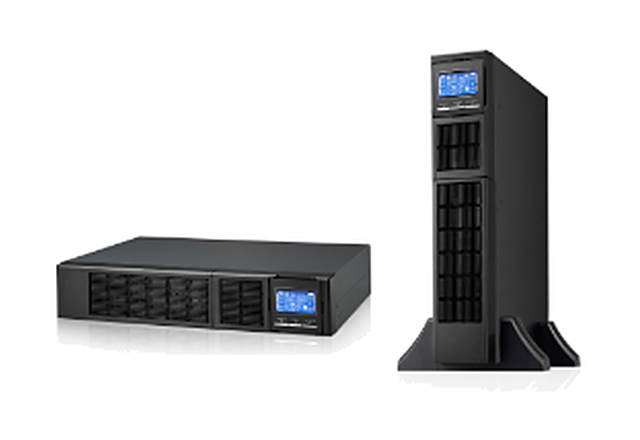

HRT 1KVA–10KVA 机架式高频在线式 UPS 不间断电源 机架与塔式两种形态
机架 / 塔式两用：同一台设备横置可上 19 英寸机柜（2U），加装随附塔式底座即可落地立放

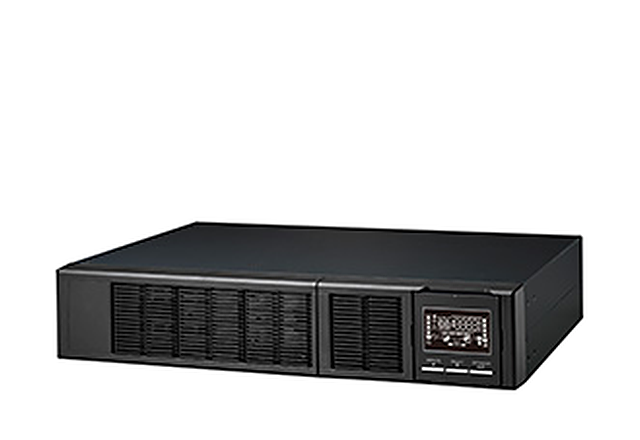

HRT 6KVA–10KVA 机架式高频在线式 UPS 前面板
HRT6K(L) / 10K(L)：2U 机架机身，610 × 438 × 88 mm，标准机型随机配电池包

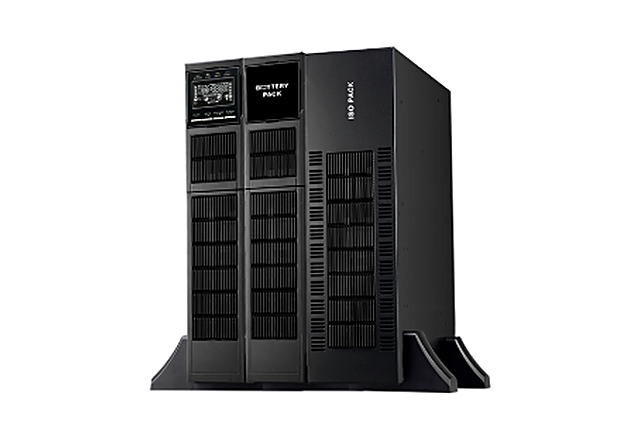

HRT 机架式 UPS 加装塔式底座与电池包后的立放形态
加装塔式底座即可落地立放；6K – 10KVA 标准机型另配电池包，长延时机型外接电池组

典型应用

APPLICATIONS
广播通讯 · HRT 1KVA – 10KVA 机架式高频在线式UPS不间断电源应用场景广播通讯
试验室检测设备 · HRT 1KVA – 10KVA 机架式高频在线式UPS不间断电源应用场景试验室检测设备
空调制冷设备 · HRT 1KVA – 10KVA 机架式高频在线式UPS不间断电源应用场景空调制冷设备
医疗核磁 CT 设备 · HRT 1KVA – 10KVA 机架式高频在线式UPS不间断电源应用场景医疗核磁 CT 设备
龙门金属加工设备 · HRT 1KVA – 10KVA 机架式高频在线式UPS不间断电源应用场景龙门金属加工设备
数控机床设备 · HRT 1KVA – 10KVA 机架式高频在线式UPS不间断电源应用场景数控机床设备
自动化生产设备 · HRT 1KVA – 10KVA 机架式高频在线式UPS不间断电源应用场景自动化生产设备
机器人自动化设备 · HRT 1KVA – 10KVA 机架式高频在线式UPS不间断电源应用场景机器人自动化设备
电子流水线设备 · HRT 1KVA – 10KVA 机架式高频在线式UPS不间断电源应用场景电子流水线设备
地铁站系统 · HRT 1KVA – 10KVA 机架式高频在线式UPS不间断电源应用场景地铁站系统
通信机房 · HRT 1KVA – 10KVA 机架式高频在线式UPS不间断电源应用场景通信机房
高铁站系统 · HRT 1KVA – 10KVA 机架式高频在线式UPS不间断电源应用场景高铁站系统
应用于 服务器与高性能工作站、网络与通信设备、小型数据中心、监控与安防系统、精密仪器与检测设备、办公与终端设备等需要纯净正弦波供电的场合。

选型说明

SELECTION GUIDE
重点提醒：本系列为单相输入单相机架式机型，容量 1KVA – 10KVA，输出功因 1.0、交流转电池零转换时间；1K – 3KVA 内置电池、6K – 10KVA 分标准机型与长延时机型（L）。选型时按负载容量、机柜或立放方式与所需后备时间核算电池配置。

适合选用本系列

  • ✓服务器、网络与通信机房、小型数据中心
  • ✓需要上 19 英寸机柜，或机柜位紧张需落地立放
  • ✓需要 零转换时间 与 输出功因 1.0 的精密设备
  • ✓需要 长延时 外接电池组（选后缀 L 机型）

不推荐选用

  • ×容量需求大于 10kVA → 选 3C10/3C15/3C20KVA(S) 或 3C3 30K – 60KVA(S) 高频在线式系列
  • ×需要三相输入的大功率机房负载 → 选 3C3 高频在线式三进三出系列
  • ×需要直流屏 220V / 110V 配套 → 选 HR 系列电力专用 UPS

常见问题

FAQ
问HRT 系列覆盖哪些容量？
答覆盖 1KVA – 10KVA 六个容量档：HRT1K（1000VA/1000W）、HRT1.5K（1500VA/1500W）、HRT2K（2000VA/2000W）、HRT3K（3000VA/3000W）、HRT6K(L)（6000VA/6000W）、HRT10K(L)（10000VA/10000W），六个档位输出功率因数均为 1.0。
问能不能既上机柜又能落地放？
答可以。全系列按标准 19 英寸机柜 2U 高度设计，机身宽 438mm，随机附塔式底座；横置可装入机柜，加装底座即可落地立放，同一台设备两种形态不用换机型。
问型号后缀的 (L) 表示什么？
答表示长延时机型。长延时机型不含内置电池、外接电池组使用，6K – 10KVA 长机的电池节数可在 16 – 20 节范围内调整，便于按所需后备时间配组。
问1K – 3KVA 和 6K – 10KVA 有什么区别？
答两者属同系列的两个容量平台。1K – 3KVA 为标准机型、内置电池，2U 机身深 410 – 630mm；6K – 10KVA 机身深 610mm，提供随机配电池包的标准机型和外接电池的长延时机型，并可选 N+X 并联冗余与热待机。两者的电压范围、效率与谐波指标分别标注。
问输出电压与稳定度是多少？
答单相 220VAC（可设 200 / 208 / 230 / 240VAC），电池模式电压稳定度 ±1%，输出为纯正弦波，电流峰值比 3:1。
问能适应多大的市电波动？
答1K – 3KVA：50% 负载 110 – 300VAC、100% 负载 160 – 300VAC；6K – 10KVA：50% 负载 110 – 300VAC、100% 负载 176 – 300VAC。宽压设计可减少电池放电次数、延长电池寿命，并兼容发电机输入。
问输出功率因数是多大？
答六个容量档均为 1.0，同等视在容量可带更多有功负载；输入侧主动式功率因数校正，输入功因 ≥0.99。
问充电电流可以调吗？
答可以。1K – 3KVA 默认 2A、最大 8A（200 / 220V 档最大 12A）可调；6K – 10KVA 标准机型 1.0A、长延时机型 4.0A。充电电流可直接通过 2.8 寸触摸 LCD 面板调整。
问支持哪些监控与管理方式？
答标配智能 RS-232 与 USB，支持 Windows 全系列、Linux 与 MAC；可选 SNMP 卡、WiFi 卡与 Modbus 卡实现网络与远程管理；6K – 10KVA 可选 N+X 并联冗余与热待机，并提供 EPO 紧急关机接口。
